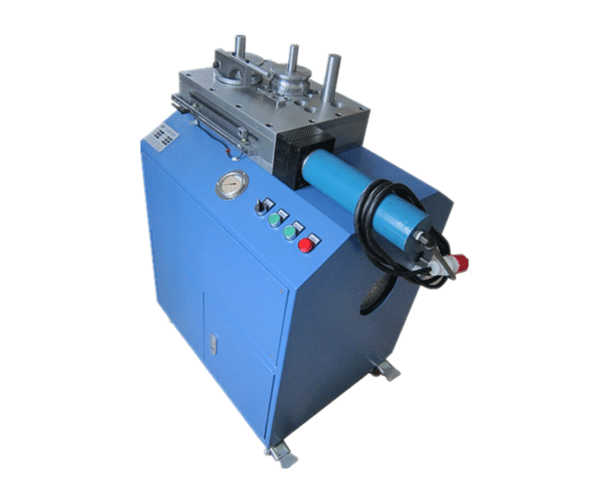

產品名稱：WG-18彎管機
-
產品簡介：WG-18電控液壓彎管機是本公司引進芬蘭技術研制開發的一種新型冷彎式彎管機。不用加熱灌沙等工藝。彎曲圓弧光滑、清晰、變形小、便于移動、使用方便。適用于機械、建筑、船舶、電氣線路、管路安裝，是以上行業必備的常用工具。
-
咨詢熱線：15862469800（液壓閥門）
-
13812772898（液壓泵站）
【W(wǎng)G-18彎管機簡介】WG-18電控液壓彎管機是本公司引進芬蘭技術研制開發的一種新型冷彎式彎管機。不用加熱灌沙等工藝。彎曲圓弧光滑、清晰、變形小、便于移動、使用方便。適用于機械、建筑、船舶、電氣線路、管路安裝，是以上行業必備的常用工具。
| 【優點】 1.采用液壓能，出力大。 2.采用腳輪設計，具有移動方便，適合不同地點工場現場作業。 3.合理的模具設計，換?？臁Ｊ垢鼡Q不同管徑產品方便快捷。 |
規格名稱 | 單位 | 參數 | |
彎管能力 | 外徑 | mm | 6～42 |
壁厚 | mm | 2～4 | |
彎管角度 | rdd | 0°～180° | |
選配模具 | mm | ||
主機凈重 | kg | 180 | |
外觀尺寸 | mm | 850×600×1100 | |

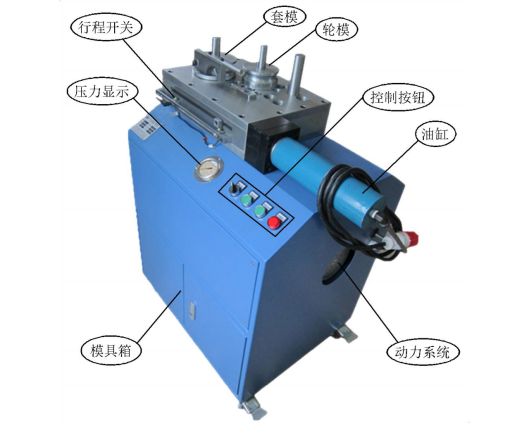

機器外觀

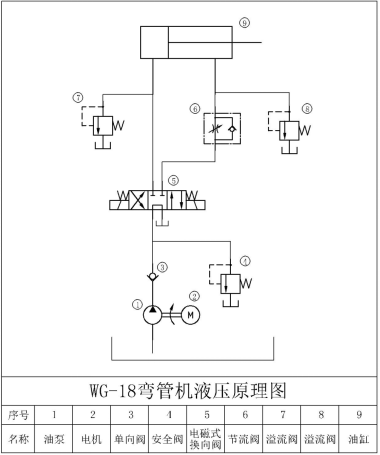

液壓原理
1.油路圖
2.調節方法
本產品出廠時已調定系統壓力，一般在18～20MPa，如需調高壓力，可拆下封板，調整溢流閥。A邊為油缸后退壓力（出廠已調定，不需再次調整），B邊為油缸前推壓力，每調整15度，壓力約上1MPa，每次調整不超過15度為宜。（不建議再次調整）
3.WG18-42彎管機電控圖
品名 | 規格 | 數量 | 代號 |
電源變換器 | HSM-15-24 | 1 | HSM |
接近開關 | PR08-ZDN | 2 | ZB |
繼電器 | MY4N-J | 2 | YA |
線圈 | 50HZ / 220V | 2 | KA |
接觸開關 | CJX2 | 1 | JQ |
熱電保護器 | JR36-20 | 1 | SQ |
空氣開關 | DZ47-63 | 1 | JA |
電源指示燈 | －－－ | 1 | XB |
選擇按鈕 | －－－ | 1 | SB3 |
按鈕 | －－－ | 2 | SB |
電機 | 3KW╳4P | 1 | M |
安全事項
1.采用三相五線制電源，為保障人身安全，機器必須有可靠保護接地，并確保電壓穩定。 2.機器通電后，應點動檢查電機轉向是否正確。 3.首次啟動運行前，需檢查油箱油液是否充足（出廠時油箱已充滿油）。 4.空機試運行時，檢查機械各部分是否正常，電器開關是否靈活可靠，一切正常后再進行工作。 5.作業前應了解作業要求，對作業環境進行清理，保持作業通道暢通，材料堆放有序，無關人員不得進入作業區域。 6.核實需彎曲的管子的直徑必須與本機規定的管徑規格相符，選擇合適的模具。 7.彎管完成取管時，應先釋放管子受壓時形成的應力，防止彈出傷人。 8.工作完成后切斷總電源。 |
保養維護
1. 不要在高溫環境下長時間工作。 2. 超過5分鐘以上的空載運行，請直接關機，這樣有利于延長機器使用壽命，降低故障率。 3. 保持機身與模具的清潔，以免腐蝕變形。 4. 液壓油至少一年更換一次。 |
售后服務
本公司免費提供機器正常使用下的一年免費維修服務。
 | 20年專注液壓系統研發生產
20余人的技術團隊，均有10多年的液壓系統行業經驗，同時擁有20年經驗的液壓泵站設計研發團隊； 10道質量檢測工序，嚴格把控
采用日本三豐量具的精良檢測設備，將液壓閥門的尺寸公差嚴格控制在 ±0.005mm，以保證液壓系統的壽命； |
年產能1000多套 設計3天出圖
生產面積3000多平米，自有加工設備，油箱外型設計、下料、剪折、焊接、表面處理、裝配成品、直至檢測出貨； 享受365天售后質保 提供終身維護
豐富經驗的液壓及電控系統設計技術團隊人員，為您提供售后技術支持，及時為您解決技術難題，15分鐘內響應； |  |
